Границы Москвы

Сообщение Tolik » 06 июл 2011, 10:31

Здесь опубликован проект постановления об изменении границы Москвы.
На сайте - сканы бумажных документов, в них есть и координаты границы.

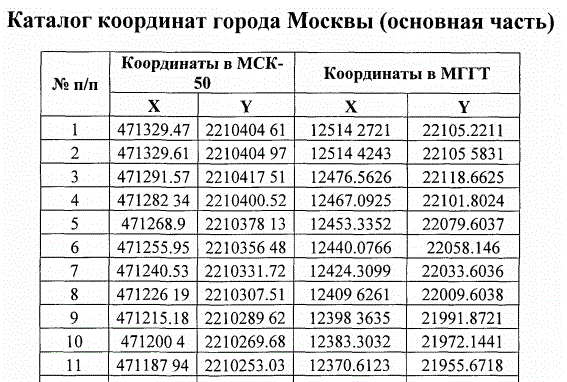

Выглядит это так:

и так далее - всего 11200 точек.

Объясните, пожалуйста, что это за координаты - MCK-50 и МГГТ?
Как их преобразовать в "нормальную" систему координат?

Очень хотелось бы их импортирвать в САС.Планету.
Жаль, нет этих данных в текстовом виде, а только скан в pdf.
Tolik
Гуру

Сообщения: 2579
Зарегистрирован: 28 янв 2011, 10:38
Благодарил (а): 255 раз.
Поблагодарили: 504 раз.

Re: Границы Москвы

Сообщение Parasite » 06 июл 2011, 16:08

Tolik писал(а):Очень хотелось бы их импортирвать в САС.Планету.
Жаль, нет этих данных в текстовом виде, а только скан в pdf.

Есть OCR софт, который берет вот это вот - и оцифровывает. На сайтике ABBYY поройтесь...
The only difference between me and a mad man is that I am not mad. /Salvador Dali/
Аватара пользователя
Parasite
Администратор

Сообщения: 5645
Зарегистрирован: 23 окт 2008, 17:38
Благодарил (а): 124 раз.
Поблагодарили: 456 раз.

Re: Границы Москвы

Сообщение Tolik » 06 июл 2011, 16:15

Parasite писал(а):Есть OCR софт, который берет вот это вот - и оцифровывает. На сайтике ABBYY поройтесь...

Да я уж подумал про OCR. Можно и скачать и распознать.
А вот у кого есть софт (или хоть формула) для пересчёта координат?
Tolik
Гуру

Сообщения: 2579
Зарегистрирован: 28 янв 2011, 10:38
Благодарил (а): 255 раз.
Поблагодарили: 504 раз.

Re: Границы Москвы

Сообщение Papazol » 07 июл 2011, 00:29

Здесь кое-что есть.

За это сообщение автора Papazol поблагодарил:
Tolik (07 июл 2011, 10:20)
Рейтинг: 5.26%

Аватара пользователя
Papazol
Гуру

Сообщения: 2069
Зарегистрирован: 04 дек 2009, 01:39
Откуда: Рязань
Благодарил (а): 74 раз.
Поблагодарили: 606 раз.

Re: Границы Москвы

Сообщение Tolik » 07 июл 2011, 10:20

Papazol писал(а):Здесь кое-что есть.

Почитал. Нашёл только программу за 5000 р.
Может она у кого-то уже есть? Или может кто-то пришлёт "секретную" формулу?
Мне кажется, её было бы легко вбить в Excel.
Tolik
Гуру

Сообщения: 2579
Зарегистрирован: 28 янв 2011, 10:38
Благодарил (а): 255 раз.
Поблагодарили: 504 раз.

Re: Границы Москвы

Сообщение Parasite » 07 июл 2011, 13:40

Код: Выделить всё
Для начала нужно понять с чем имеем дело. А дело мы имеем, в случае с МГГТ, с проекцией Гаусса-Крюгера на эллипсоид Бесселя 1841, и случае с МСК50, СК42, СК63 с той же проекцией на эллипсоид Красовского.
Начало координат МГГТ широта 55º40', долгота 37º30'. Значит при вычислении плоских координат осевой меридиан уже известен 37º30' ну и дельта по Х легко вычисляется по формулам Бугаевкого, это -6170810.1136 м. С минусом потому, что эллипсоид Бесселя -африканский, т.е. плюсы у него в южном полушарии. С СК42 все еще проще осевой меридиан на Москву 39º дельта по Y стандартная -7500000.0000. МСК50 и СК63 рассматривать пока не станем, поскольку их параметры проекций законспирированы, но если Вы работаете с этими СК, они должны быть Вам известны. Теперь при желании можно получить прямоугольные координаты и для МГГТ и для СК42, и имея не менее 3-х общих точек в той и иной системе вычислить 7 элементов перехода от одной системы к другой. Можно по формулам аффинного преобразования, можно по формулам (23) из ГОСТ Р 51794-2001.
Однако, в жизни все еще проще. Народ создал Leica geomatic office, Trimble geomatic office, и много другого софта для обработки GPS. Расскажу на примере Leica, просто я сам именно с ее софтом все это и проделываю, но аналогичные возможности существуют и у других производителей GPS. Например, нужно пересчитать координаты из МГГТ в СК42. Закачиваем координаты МГГТ в проект, создаем проекцию с ранее названными параметрами, а именно False Northing -6170810.1136, Central Meridian 37º30' и Zone Width (ширина зоны)3º, на элипсоиде Бесселя 1841. Присваиваем проекцию проекту, софт сразу выдает нам координаты в WGS84. Экспортируем полученные координаты WGS84 в отдельный файл. Далее, в другой проект импортируем координаты в СК42 и соответственно создаем проекцию False Easting -7500000.0000,Central Meridian 39º и Zone Width 6º, на эллипсоиде Красовского. Соответственно назначаем проекцию проекту. Далее создаем еще один проект, в который импортируем координаты WGS84 из ранее созданного отдельного файла. А потом совсем все просто, в модуле Datum Map (Leica geomatic office) выбираем проект с WGS84 как трансформируемый, а проект с СК42 как опорный, по общим точкам, в автомате, вычисляются параметры перехода между эллипсоидами и соответственно перевычисляются координаты определяемых точек. И все. Точность перевычислений в пределах 5 мм. Я использую около 40 точек со всей Москвы, координаты которых известны в обеих системах. С МСК50 и СК63 все аналогично, только вместо параметров СК42 используются параметры этих проекций. Радость
(Добавление)
Да кстати, пересчитать координаты из СК63 в МСК50 или СК42 или в любом другом направлении, можно используя всего лишь EXCEL, просто опять требуется знать параметры проекций исходной и конечной систем координат.

http://geodesist.ru/forum/topic.php?forum=47&topic=151
(там же, ниже - матчасть с формулами. Правда флуда много... :lol: ).
The only difference between me and a mad man is that I am not mad. /Salvador Dali/
Аватара пользователя
Parasite
Администратор

Сообщения: 5645
Зарегистрирован: 23 окт 2008, 17:38
Благодарил (а): 124 раз.
Поблагодарили: 456 раз.

Re: Границы Москвы

Сообщение Tolik » 07 июл 2011, 19:09

Parasite писал(а):(там же, ниже - матчасть с формулами. Правда флуда много... :lol: ).

А мне бы только формулу, без флуда.
А то на том форуме любая формула или инструкция подвергается такой критике, что найти правильную нереально.

Кстати, я обе эти темы нагуглил прежде, чем задать вопрос. Думаю, здесь есть специалисты, для которых решить эту задачу - раз плюнуть?
Tolik
Гуру

Сообщения: 2579
Зарегистрирован: 28 янв 2011, 10:38
Благодарил (а): 255 раз.
Поблагодарили: 504 раз.

Re: Границы Москвы

Сообщение Shurik » 08 июл 2011, 00:40

Прилагается
Вложения
msk.kmz
Новая граница Москвы
(149.75 KiB) Скачиваний: 256

За это сообщение автора Shurik поблагодарил:
Tolik (08 июл 2011, 08:09)
Рейтинг: 5.26%

Аватара пользователя
Shurik
Постигающий Дао

Сообщения: 209
Зарегистрирован: 26 май 2010, 00:07
Благодарил (а): 12 раз.
Поблагодарили: 42 раз.

Re: Границы Москвы

Сообщение Parasite » 08 июл 2011, 08:12

Shurik писал(а):Прилагается

Теперь предлагаю по этому КМЛу выстроить круговой забор 3м в высоту, и внутрь залить "бетон марки 300"© :roll:
The only difference between me and a mad man is that I am not mad. /Salvador Dali/
Аватара пользователя
Parasite
Администратор

Сообщения: 5645
Зарегистрирован: 23 окт 2008, 17:38
Благодарил (а): 124 раз.
Поблагодарили: 456 раз.

Re: Границы Москвы

Сообщение Tolik » 08 июл 2011, 08:17

Shurik, класс, спасибо!
Как вы это сделали?
Использовали MCK-50 или МГГТ?

Какая погрешность пересчёта?

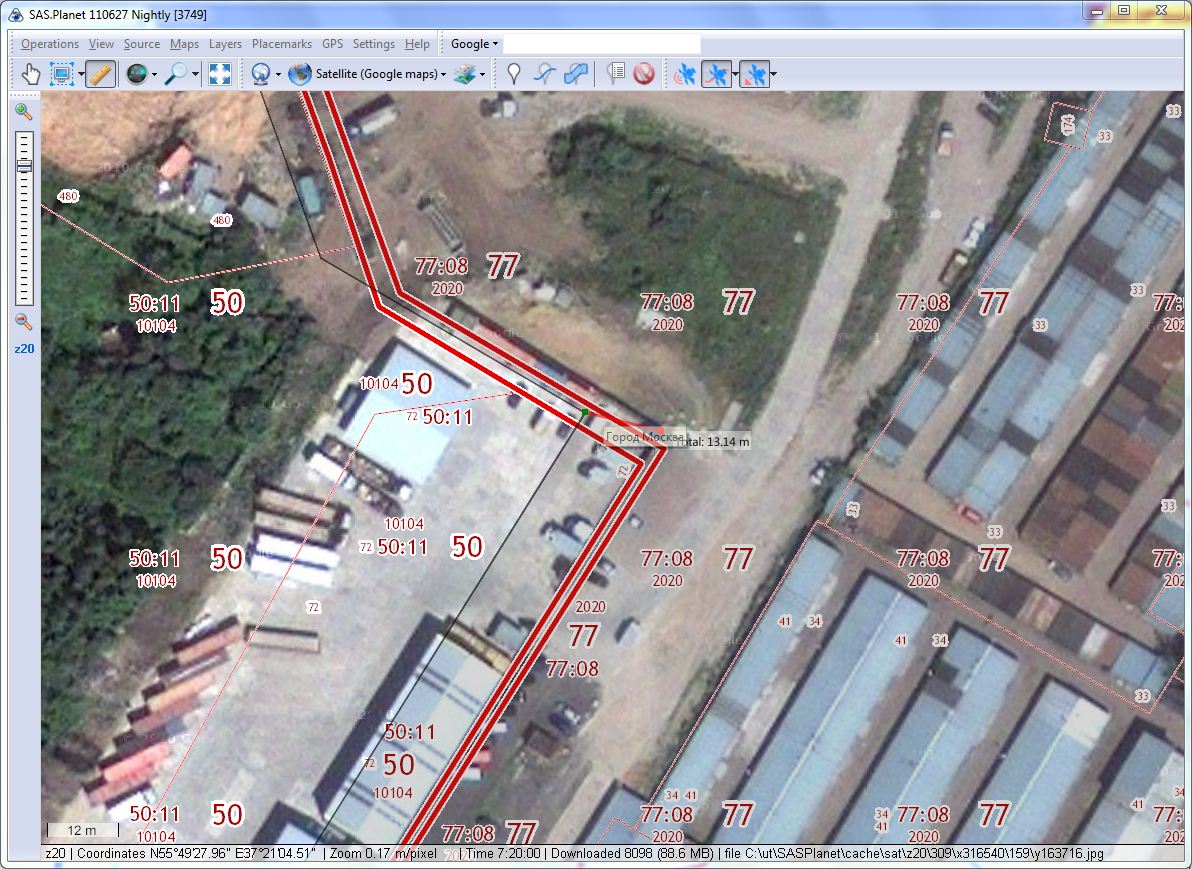

На С-З Москвы по сравнению со снимками Гугл и данными Росреестра получилось смещение порядка 10 м, по сравнению с Яндексом ещё больше.
Tolik
Гуру

Сообщения: 2579
Зарегистрирован: 28 янв 2011, 10:38
Благодарил (а): 255 раз.
Поблагодарили: 504 раз.
